Крепление контейнеров на открытой палубе
Средства крепления контейнеров в трюме
Стандартные средства крепления
- Найтовные устройства
- Цепные оттяжки
- Палубные фитинги
- Съемные соединительные устройства
- Центрирующие съемные соединительные устройства
- Ручные замки поворотного типа
- Полуавтоматические пружинные замки

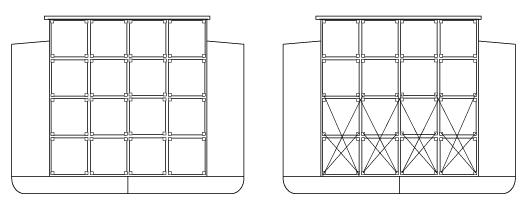

Крепление контейнеров на открытой палубе
При расчете крепления контейнеров на открытой палубе необходимо учитывать следующие факторы:
- фактическую массу контейнеров
- подверженность внешнему воздействию моря и ветра
- напряжения, возникающие в системе крепления, корпусе судна, люковых закрытиях и контейнерах
- условия остойчивости судна.
Как правило, контейнеры укладываются на палубу в определенное количество рядов и ярусов образуя тем самым блоки. Взаимное месторасположение контейнеров должно быть таким, чтобы оно обеспечивало достаточный доступ для судового/берегового персонала, производящего крепление либо инспекцию контейнеров.

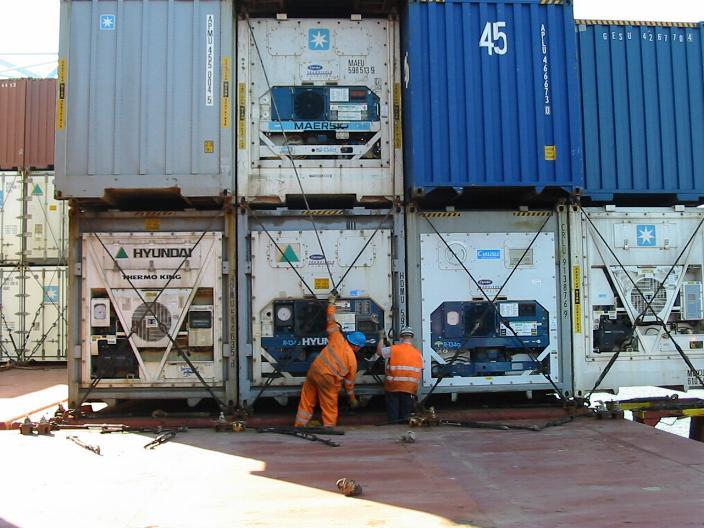

Контейнеры должны быть закреплены с помощью запирающих элементов крепления "твистлоков" (twistlocks), которые устанавливаются в нижних углах каждого яруса для предотвращения горизонтального и вертикального смещения контейнеров. В дополнение к этому могут быть использованы вертикальные и диагональные элементы крепления (short, long lashing bars/rods). Контейнеры также могут "нависать" на люковыми закрытиями или другими судовыми конструкциями при том условии, что они не будут выделяться за пределы, ограничиваемые бортами судна. Условие достаточного обзора с навигационного мостика определяет максимальное количество ярусов контейнеров, которые можно установить на палубе.
Средства крепления контейнеров в трюме специализированных контейнеровозах, а также унивесальных судах

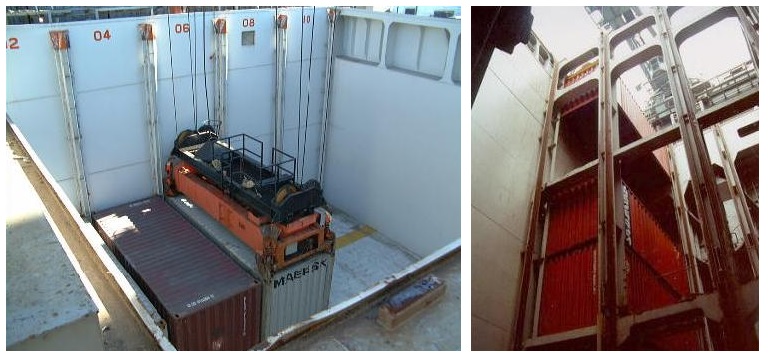

Стационарные или съемные жесткие направляющие-ограничители являются обязательной конструкцией контейнеровозов ячеистого типа или универсальных судов, приспособленных для перевозки контейнеров. На универсальных судах стараются использовать съемные направляющие, чтобы расширить возможности судна при отсутствии контейнеров. На ячеистых контейнеровозах можно изменять модуль ячейки с 20-футового на 40-футовый и наоборот. Иногда съемные направляющие используются для перевозки контейнеров на верхней палубе контейнеровозов и ролкеров, если перевозятся контейнеры повышенной рядности, а также в условиях океанского плавания.
Клеточные средства крепления не только повышают удобства перегрузки, но и способствуют сохранению целостности контейнеров в ярусе, если число их по вертикали достигает критических значений. Если ярус такой высоты начинает "ходить", то, за исключением направляющих, практически нет средств, которые смогли бы его остановить. Такие ограничители также позволяют грузить ярус контейнеров без съемных соединительных устройств, что позволяет значительно сократить время перегрузки. При этом очень важно, что весь процесс грузовых операций осуществляется с помощью спредера из кабины перегружателя или крана (без присутствия людей в трюме или на ярусе контейнеров).
Клеточные (ячеистые) средства крепления делают в виде направляющих планок, которые разделяют трюм в продольном и поперечном направлениях на отдельные ячейки для каждого контейнера, обеспечивая тем самым крепление его в продольном и поперечном направлениях.
Стандартные средства крепления
При перевозке контейнеров на специализированных судах для их крепления используются стандартные средства крепления многоразового использования. В настоящее время разработано чрезвычайно большое количество различных средств крепления контейнеров. Все многообразие специализированных средств крепления груза можно разделить на группы: найтовные (оттяжки), закладные (фиттинговые) и клеточные (ячеистые). Каждая из этих групп имеет свою сферу применения и включает в себя целый ряд различных средств крепления.

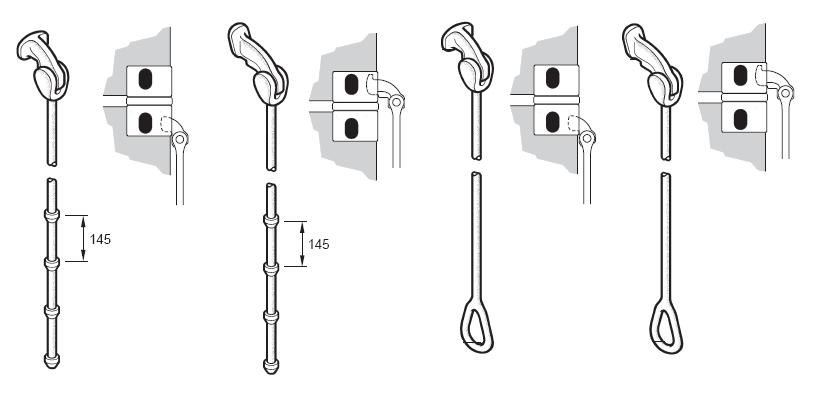

Найтовные устройства включают в себя прутковые, цепные, тросовые и ремневые оттяжки. Наиболее удобны, надежны и безопасны прутковые крепления, которые выполняют из стального прутка диаметром около 24мм с разрывным усилием 240 кН. Однако хранение и транспортировка этих креплений на судне обременительны.

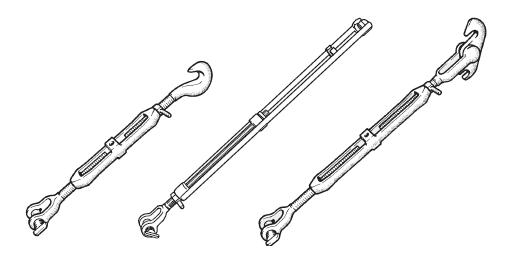

Поэтому предпочтение отдается составным пруткам. Они снабжены винтовыми, рычажными или пневматическими натяжными устройствами - талрепами. Концы прутков имеют специальную конструкцию, с помощью которой они заводятся в палубные и контейнерные угловые фитинги. Прутковые оттяжки незаменимы при использовании для крепления многоярусных контейнеров на верхней палубе судна.
Цепные оттяжки выполняют те же функции, что и прутковые. Они компактны в хранении и при транспортировке по судну, достаточно легко устанавливаются на двух-трех ярусах контейнеров. Однако при сильном натяжении (в условиях значительной качки) вытягиваются, что может быть опасным. Цепи значительно тяжелее, чем прутки, и в связи с этим их иногда изготавливают из легированной стали, хотя это ведет к увеличению стоимости цепей. Тросовые оттяжки значительно легче цепных и прутковых, но менее удобны при хранении и транспортировке. Они используются при креплении одного-трех ярусов контейнеров. Диаметр троса обычно составляет 22 мм, разрывное усилие 320-350 кН, допустимое удлинение 10-20 мм. Тросовые соединения подвержены сильному изнашиванию и уже после одного года эксплуатации около 10% соединений (оттяжек) приходит в негодность. Так же как и предыдущие соединения, тросовые имеют гаки, талрепы и быстродействующие рычаги различной конструкции.
Палубные фитинги предназначены для точной установки контейнера на палубе или крышке трюма судна и исключения возможности его смещения. Они выполнены в виде стальных отливок определенной конфигурации или сварных стальных конструкций, которые ввариваются в палубы или люковые крышки трюмов контейнеровозов. В эти конструкции устанавливаются "твистлоки" (соединительные конусы) и заводятся концевые фитинги найтовных устройств. Места установки стационарных палубных креплений тщательно подкрепляют с последующей проверкой качества сварных швов. Фитинги, в которые устанавливают соединительные конусы, являются наиболее напряженной частью. Их тщательно устанавливают при постройке судна и подвергают постоянному контролю во время эксплуатации при перевозке контейнера. Расположение палубных фитингов должно быть таким, чтобы наиболее целесообразно использовалась площадь палуб и крышек трюмов.
Съемные соединительные устройства являются непременным оборудованием любого судна, перевозящего стандартные контейнеры. Эти устройства в зависимости от конструкции можно разделить на три группы: центрирующие, ручные замки поворотного типа и полуавтоматические пружинные замки.

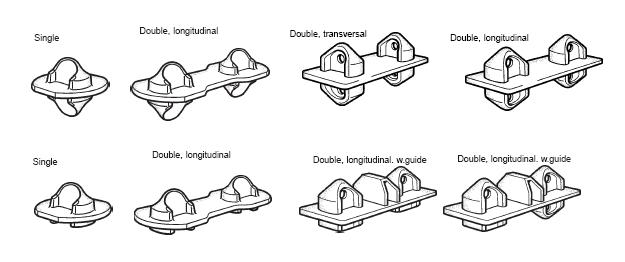

Центрирующие съемные соединительные устройства предназначены для точной установки и предотвращения смещения контейнера на палубе или крышке грузового люка. Эти устройства изготавливают из стали и высококачественного чугуна и выполняют в виде двойных и одинарных конусов, пирамид и верхних скоб, которые в свою очередь могут иметь различную конструкцию, позволяющую использовать их для контейнеров разной высоты. Устройства также могут иметь запорные элементы в виде стержней или контргаек, повышающие их надежность в условиях качки.

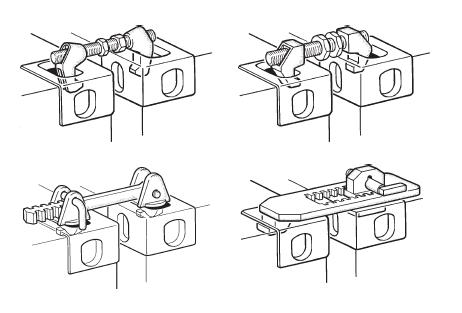

Большое значение для надежного крепления ярусов контейнеров имеют различные скобы, которые просто незаменимы для соединения контейнеров в верхних ярусах. Имеются скобы, которые могут скреплять контейнеры разной высоты.

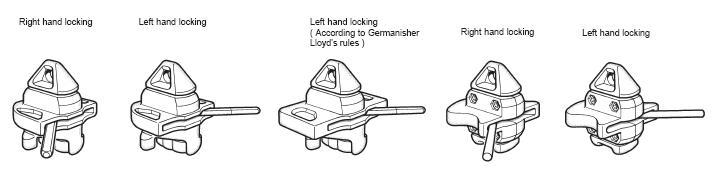

Ручные замки поворотного типа используются для крепления контейнеров к палубным фитингам (типа "твистлок"), к люковым крышкам трюмов и между собой. Замок состоит из трех основных частей: корпуса 1, штыря 2 и поворотной ручки 3. Главной рабочей деталью является поворотный фигурный штырь с конусными молотообразными головками на обоих концах. Головки входят в угловые фитинги устанавливаемого контейнера и в отверстие палубного фитинга. При повороте выступающей ручки штыря головки вращаются и захватывают своими заплечиками палубный и контейнерный фитинги, чем надежно крепят контейнер.

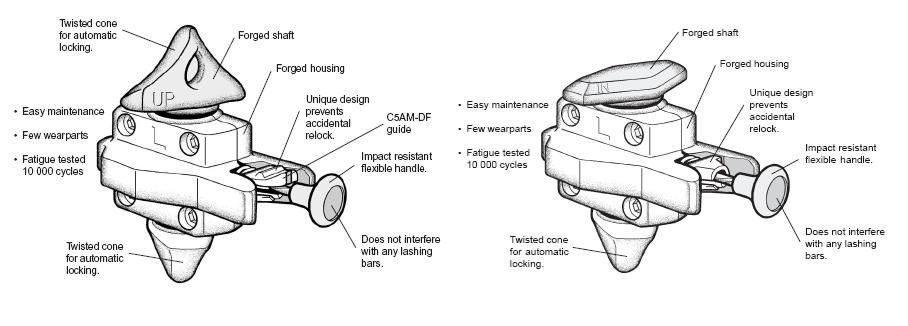

Полуавтоматические пружинные замки предназначены для тех же целей, что и ручные. Однако установка их более проста. Замок заранее ставится в рабочее положение и срабатывает при нажатии на опорную поверхность углового фитинга (головки, поворачиваясь под действием пружины, прочно крепят контейнер). Замки просты, удобны и быстро применяются, в эксплуатации безопасны. Они почти вдвое сокращают время крепления и позволяют плотнее установить контейнеры.
