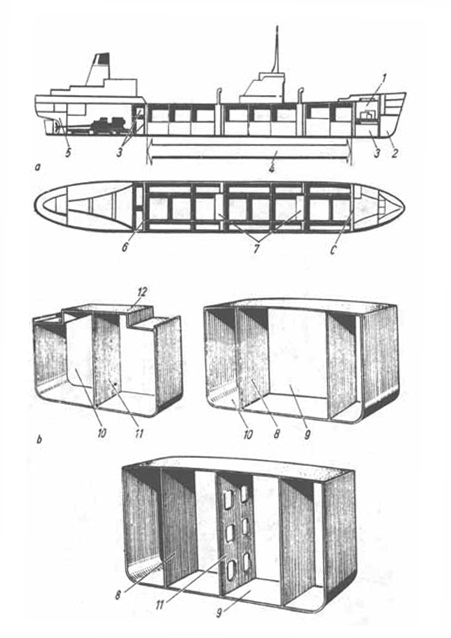

а — расположение помещений;
b — расположение грузовых танков по ширине судна;
с — основные конструктивные связи.

1 — сухогрузный трюм; 2 — форпик; 3 — цистерна для топлива; 4 — грузовые танки и насосные отделения; 5 — ахтерпик; 6 — коффердам; 7 — насосные отделения; 8 — бортовая продольная переборка; 9 — средние грузовые танки; 10 — бортовые грузовые танки; 11 — средняя продольная переборка; 12 — тронк; 13 — средняя продольная подпалубная балка; 14 — поперечная переборка; 15 — рамный бимс; 16 — рамный шпангоут; 17 — флоры; 18 — доковая стойка; 19 — вертикальный киль; 20 — продольные шельфы; 21 — бортовые стрингеры; 22 — продольные подпалубные балки; 23 — рамная стойка продольной переборки; 24 — днищевой стрингер; 25 — средняя (доковая) и бортовая рамные стойки поперечной переборки; 26 — распорка.
