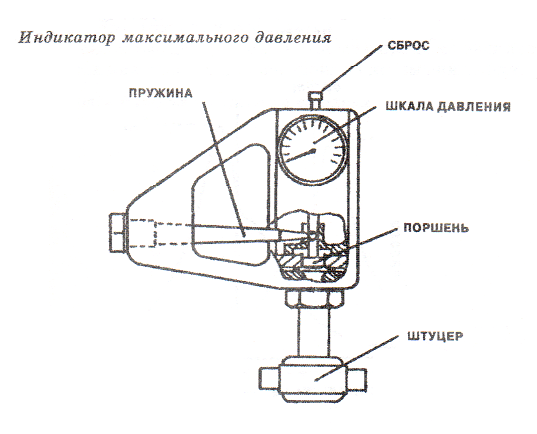

Индикатор максимального давления – это прибор, который измеряет и записывает максимальное давление в цилиндре. Пример конструкции приведен на рисунке ниже. Устройство прибора аналогично машинному индикатору, но вместо спиральной пружины применяется стержневая, которая меньше подвержена вибрации.

Прибор присоединяется к индикаторному штуцеру цилиндра; при открытом индикаторном кране под действием давления в цилиндре поршень поднимается, фиксируя максимальное отклонение на шкале индикатора. При отключенной подаче топлива на данный цилиндр индикатор запишет максимальное давление сжатия.
