Грунтовозы и камнеукладчики

Грунтовозы (грунтоотвозные шаланды / баржи), предназначенные для транспортировки грунта, извлекаемого со дна водоема земснарядами. При выполнении дноуглубительных работ грунтоотвозная баржа швартуется к земснаряду, который производит погрузку на неё извлеченной грунтовой массы с целью дальнейшей доставки и сброса в установленные районы.

Конструктивно  - это суда с открытыми бункерами для грунта и с саморазгружателями (откидными шлюзами в днище). Грунтовозные баржи могут быть как буксируемыми так и самоходными.

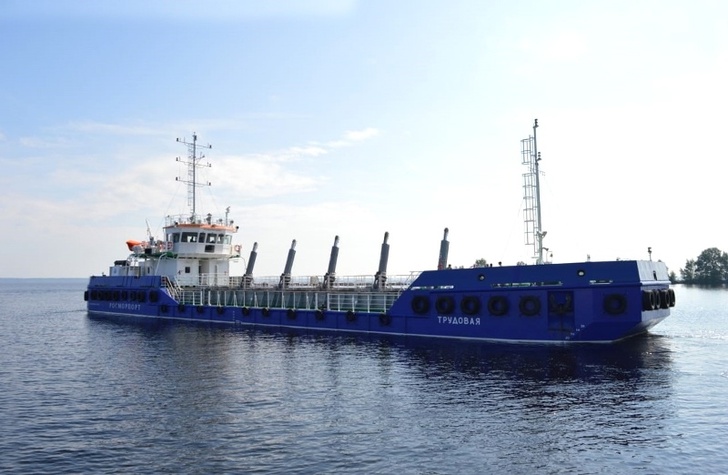

Трудовая
Грунтоотвозная самоходная баржа «Трудовая»



Также существуют самоопрокидывающиеся баржи — несамоходные суда, способные самостоятельно создавать крен для разгрузки грунта за борт.


Камнеукладчики

Суда-камнеукладчики с бортовой отсыпкой (Side stone dumping vessels)

Суда этого типа предназначены для транспортировки и вываливания скальных пород (камня) различных форм и размеров. Предварительно загруженное судно прибывает к месту проведения работ и с помощью гидравлического экскаватора равномерно разбрасывает горную породу на морское дно, образуя тем самым ровный слой. Качество породы и скорость с которой движется судно в процессе вываливания камня зависит от толщины слоя, который необходимо создать. Возможно также создание нескольких слоев различной по размерам скалистой породы.
Основным назначением этих судов является создание защиты для пролегающих на дне трубопроводов. Суда снабжены системой динамического позиционирования, что позволяет выполнять работы с высокой точностью.

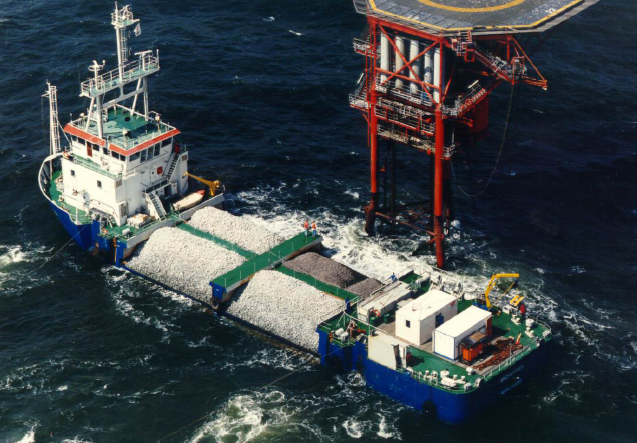

Pompei
Side stone dumping vessel «Pompei»


Суда-камнеукладчики со спускной трубой (Flexible fallpipe vessel)

Суда этого типа являются судами неограниченного морского плавания с возможностью транспортировки большого количества скалистой породы в трюмах. Предварительно загруженное судно прибывает к месту проведения работ и с помощью специальной составной гибкой трубы (flexible fallpipe) и с использованием аппарата ROV производит выгрузку камня в необходимой позиции с высокой точностью благодаря возможностям системы динамического позиционирования. Камень подается из трюмов в проводящую трубу посредством ленточного конвейера.

Используются эти суда для глубоководных работ направленных на создание защиты нефтяных и газовых трубопроводов.

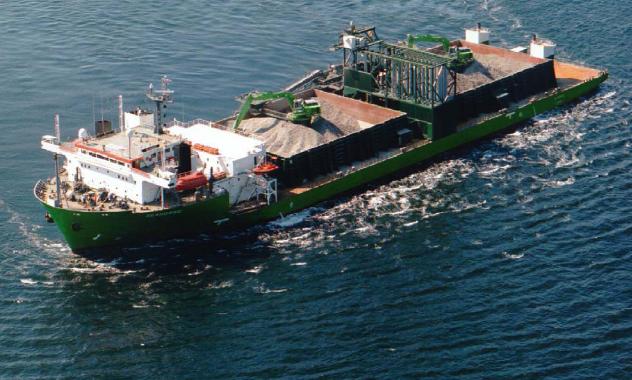

Flexible fallpipe vessel


Subsea rock installation судно "Bravenes" голландской компании Van Oord
